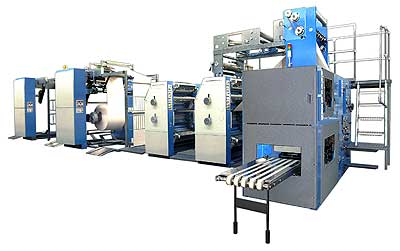

Машина КНИГА-70 относится к типу рулонных офсетных печатных машин одинарной ширины и одинарной развертки цилиндров. Машина предназначена для печати и фальцевания книжной и журнальной продукции небольшими и средними тиражами (от 2 до 100 тыс. и более экз.) с красочностью от 1+1 до 4+4.

Рулонная зарядка

Подачу бумаги в печатную секцию машины обеспечивает универсальная рулонная зарядка, с возможностью установки двух полных рулонов одновременно. Рулонная зарядка оснащена автоматической системой слежения за натяжением полотна бумаги и электромагнитным порошковым тормозом, не имеющим изнашивающихся деталей. Зажим рулона осуществляется выдвижными пинолями.

В состав рулонной зарядки входит электрооборудование и система управления, обеспечивающие автосклейку и действие механических и пневматических приводов. При работе без автосклейки идет одновременное разматывание двух рулонов с одной рулонной зарядки.

Печатная секция

Машины ряда КНИГА-70 комплектуются печатными секциями, каждая из которых состоит из печатного аппарата, построенного по 4-х цилиндровой схеме "резина к резине".

Для обеспечения качественной печати на длительный период в опорах формных и офсетных цилиндров применены прецизионные роликовые подшипники. Изготовленные из нержавеющей стали цилиндры снабжены контактными кольцами, которые при включенном натиске обкатываются без зазора, чем устраняется неравномерность нагрузки на опоры.

Формные цилиндры оснащены устройством штифтовой приводки, имеют радиальную и осевую приводки.

Красочный аппарат с пленочной подачей краски, состоящий из 10 валов обеспечивает раскат и нанесение краски на печатную форму. Привод дуктора красочного аппарата осуществляется от индивидуального электропривода, что позволяет осуществлять тонкую регулировку подачи краски на любой скорости машины.

Раскат краски производится раскатными цилиндрами с износоустойчивым рильсановым покрытием, обеспечивающим высококачественное расщепление красочного слоя.

Накатные и раскатные валики красочного аппарата имеют резиновое покрытие.

Увлажняющий аппарат в процессе работы машины обеспечивает постоянное увлажнение формы. Подачу раствора обеспечивает станция охлаждения увлажняющего раствора "Север 100". Уровень раствора в корыте поддерживается автоматически.

Дукторный цилиндр, имеющий хромовое покрытие, приводится от индивидуального электропривода.

Количество подаваемой на форму влаги регулируется за счет изменения скорости вращения дуктора.

Фальцаппарат

Машины ряда КНИГА -70 комплектуются книжно-журнальным фальцаппаратом.

Фальцаппарат графеечно-клапанного типа с соотношением цилиндров 2:2:2:2 к длине рубки. В состав фальцаппарата входят устройства для первого продольного сгиба, цилиндровая группа из четырех цилиндров: режущего, подающего, первого поперечного сгиба, второго поперечного сгиба, а также устройство второго продольного сгиба

Фальцаппарат обеспечивает фальцовку продукции в 1/8, 1/16 и 1/32 доли листа.

Привод машины

Главный привод каждого модуля осуществляется синхронным двигателем, работающим в режиме виртуального вала.

В качестве вспомогательных приводов вращения дукторов краски и влаги также применяются асинхронные электродвигатели переменного тока и частотные преобразователи с векторным управлением, работающие как в ручном, так и в следящем режиме.

Система управления

Для управления печатной машиной используется модульная система управления с применением подчиненных программируемых контроллеров в составе каждого узла машины и главного контроллера, установленного в выносном пульте управления. Для ввода и отображения информации о состоянии машины и диагностических сообщений используется графическая сенсорная панель оператора.

Основные технические характеристики
